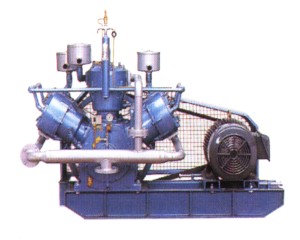

W系列水冷式空壓機規格表

15 ~ 150 hp
7 kg/cm2G 排氣壓力

　

　 CW-15 CW-16 YW-15 YW-16 YW-18 RW-16 RW-18 RW-19
馬力 hp 15 20 30 40 75 50 100 150
缸數 pcs 2 4 6
缸徑 mm 133 152 133 152 210 152 210 260
衝程 mm 114 114 114 114 152 114 152 152
工作壓力 kg/cm2G 7 3
轉速 rpm 690 755 700 765 580 665 500 655
活塞變位量 liter/min 2220 3140 4440 6300 12200 8300 15790 31700
cfm 78.5 111 156.9 222.6 431.1 293.3 558 1120.2
冷卻水量 liter/min 14 18 27 36 70 47 96 145
空氣筒外徑 mm ∮485 ∮780 ∮975 ∮780 ∮975
空氣筒高度 mm 1770 1524 1850 1524 1850
空氣筒容量 mm 304 660 1300 660 1300
外觀尺寸
L*W*H		 L mm 2060 3300 4800 3700 5000 4900
W mm 1100 1350 1600 1400 1630 2000
H mm 2100 2000 2400 2000 2400 2400
重量 kg 470 540 930 1020 2340 1560 2860 4900
